فهرست مطالب معرفی سقف های مرکب عرشه فولادی سیستم سقف‌های کامپوزیت عرشه فولادی متال دک (Metal Deck) از مقاطع مختلط دال بتن مسلح بر روی ورق‌های ذوزنقه‌ای که به تیرها و شاه‌تیرهای فولادی متصل می‌شوند، تشکیل شده است. سیستم سقف‌های کامپوزیت عرشه فولادی بر روی اسکلت‌های فلزی (پیچ و مهرهای، جوشی) و اسکلت‌های بتنی قابل اجرا می‌باشد.…
حداکثر ارتفاع ذوزنقه ها برابر ۷۵ میلیمتر باشد. عرض متوسط کنگره های پر شده با بتن، نباید کمتر از ۵۰ میلیمتر باشد. دال بتنی باید به تیر یا شاه تیر فولادی با استفاده از گل میخ های برشگیر با قطر ۲۰ میلیمتر یا کمتر متصل شود. گل میخ ها را می توان از روی ورق…
فهرست مطالب اطلاعات طراحی سقف های عرشه فولادی پارامترهای طراحی عرشه سقف مرکب عموماً با توجه به شرایط مرحله ساخت، بار ودهانه مورد نیاز برای سرویس دهی و مقاومت در برابر آتش سوزی فراهم میشود. نرخ آتش سوزی مقاومت= تعیین اندازه شبکه یا فولاد مورد استفاده زیرین عایق بودن= تعیین حداقل عمق دال از آنجا…

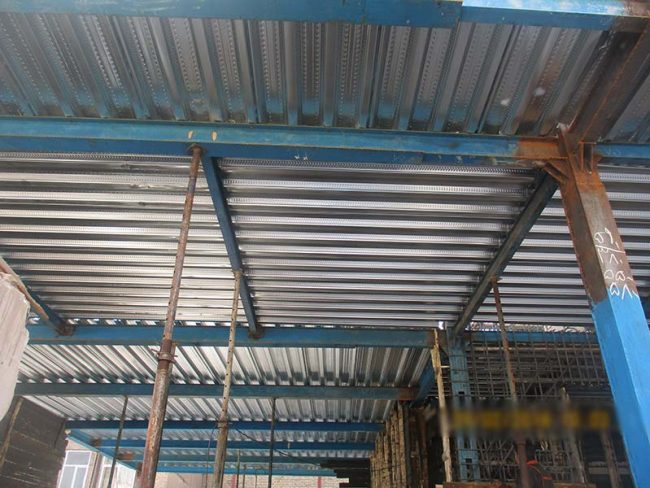

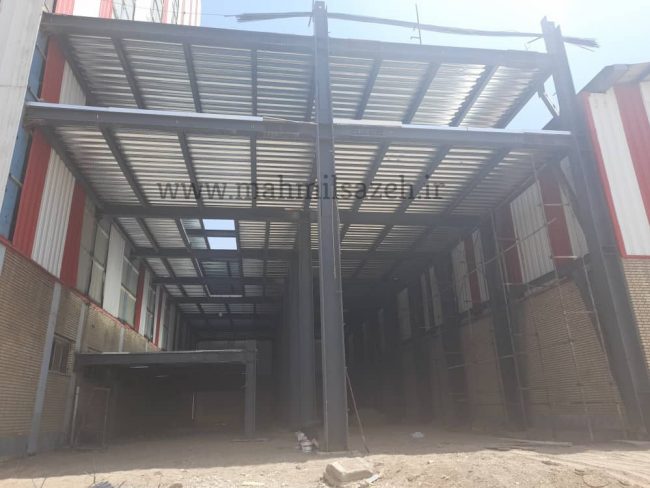

فهرست مطالب نصب واجرا سقف های عرشه فولادی نصب ورق‌های فولادی با سرعت بالایی انجام می‌گیرد چرا که کافی است پس از چیدن ورق‌ها و پوشش دهانه‌ها به وسیله‌ی دستگاه‌های میخکوب مخصوص، ورق‌ها را در محل نشیمن روی تیرهای سازه‌ای ثابت کرد. پس از این مرحله که میبایست بصورت همزمان یا بلافاصله بعد از چیدن…
فهرست مطالب ازنظراجرایی: سرعت اجرای بسیار بالا (حداکثر۱۰۰۰تا ۱۵۰۰مترمربع در روز آماده ی تیرریزی) افزایش فواصل تیرریزی تا ۳ متربدون شمع سرعت اجرا ۱۲ برابراجرای سقف دال بتنی و سقف کامپوزیت سنتی حذف قالب بندی امکان بتن ریزی کلیه سقف ها دریک زمان از نظر وزن: کاهش وزن مرده سقف و سبک…
فهرست مطالب روشهای طراحی سقف عرشه فولادی بر اساس مبحث دهم مقررات ملی ساختمان، سقف های مرکب عرشه فولادی را بر دو مبنی می توان طراحی کرد. الف) ورق فولادی به عنوان قالب ماندگار (Permanent Shuttering) ب) ورق فولادی به عنوان اِلمان کششی (Tensile Component) روش سوم دیگری نیز وجود دارد؛ که طراحی بر اساس…
جهت مدل‌سازی و طراح سقف‌های کامپوزیت عرشه فولادی از نرم‌افزار ETABS و نرم‌افزار مخصوص طراحی این سقف که قابلیت مدل‌سازی سقف در حالت‌های مختلف و با در نظر گرفتن المان‌های متغیر این سقف (ضخامت و شکل ورق فولادی، با شمع‌بندی یا بدون شمع‌بندی، ضخامت دال‌بتنی، میلگرد، گل میخ و …) را دارا می‌باشد استفاده میشود.…
